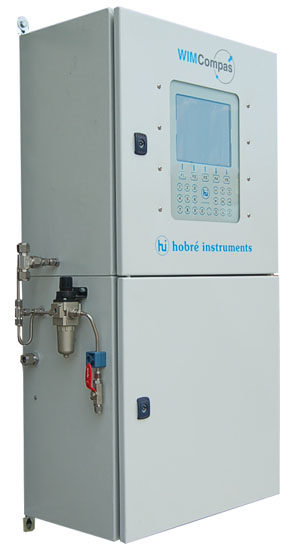

Analizator WIM COMPAS™ Basic

Stan:

Dostępny
Porównaj
  • Liczba Wobbego: 50 MJ/Nm3 rozpiętość w zakresie 0 – 100 MJ/Nm3
  • Dokładność: ± 0,4%  wartości mierzonej dla gazu ziemnego

Porównaj

WSTĘP

Seria WIM COMPAS™ to najnowszy dodatek do gamy produktów Hobre lnstruments analizatorów procesowych dla liczby Wobbgo, wartości opałowej/BTU oraz współczynnika zapotrzebowania na powietrze spalania. Zaprojektowany i wytwarzany w fabryce w Holandii, WIM COMPAS™ opiera się na ponad 20-letnich sukcesach serii WIROX, WIM 9600 oraz WIM 9900. Oferując
niezrównaną niezawodność, prędkość odpowiedzi, dokładność oraz wspierany głęboką wiedzą nt. zastosowań, urządzenie WIM COMPAS to najlepszy wybór do pomiaru parametrów spalania gazu.

ZASADA DZIAŁANIA

Gaz próbkowy jest stale mieszany z powietrzem spalania w kontrolowanych warunkach, po czym następuje spalanie katalityczne w ogrzewanym elektrycznie piecu. Zawartość tlenu resztkowego w paliwie gazowym jest mierzona za pomocą dokładnego i niezawodnego czujnika tlenkowo-cyrkonowego. W jednostce sterującej oblicza się następujące parametry z sygnału tlenowego oraz (opcjonalnie) z sygnału gęstości: liczba Wobbego, współczynnik zapotrzebowania na powietrze spalania (CARl), wartość opałowa (lub BTU) oraz ciężar właściwy.

Kategorie: , Tag:
Specyfikacja
Usługa Gaz ziemny, paliwo gazowe, gaz flarowy, biogaz, BFG, COG, etc.
Zasada pomiaru Metoda tlenu szczątkowego
Części omywane próbką SS316, inkonel oraz platyna
Instalacja Obszar ogólnego zastosowania





Zakresy pomiarowe
Liczba Wobbego 50 MJ/Nm3 rozpiętość w zakresie 0 – 100 MJ/Nm3
Dokładność ± 0,4%  wartości mierzonej dla gazu ziemnego
Powtarzalność ± 0,2%  z FS  lub  ±100 kJ (którykolwiek wyższy)
Przesunięcie [dryft] < ±0,05%  lub  ±50 kJ na dzień (którykolwiek wyższy)
Czas odpowiedzi T90 < 20 sekund (obejmuje czas martwy i czas płukania)
CARI * rozpiętość 15 w zakresie 0 – 25
Ciepło spalania (opcja ogniwa SG)** rozpiętość 50 MJ/Nm3 w zakresie 0 – 120 MJ/Nm3
Ogniwo ciężaru właściwego (opcja SGU) Sygnał aktualizowany (co 10 sekund, ogniwo Hobré SG)
Zakres SG 0 – 3
Dokładność SG < ± 0,5% pełnej skali
Czas odpowiedzi < 20 sekund do T90

* CARI = Combustion Air Requirement Index – współczynnik zapotrzebowania na powietrze spalania
** Response time CV signal depends on type SG cell – Sygnał czasu odpowiedzi CV zależy od typu ogniwa SG.
