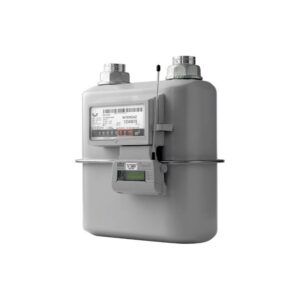

Gazomierz BK z rejestratorem APULSE X3x5

Stan:

Na zamówienie
Porównaj

Główne zalety:

  • Komunikacja bezprzewodowa SRD, IoT
  • Dane rejestrowane do 20 lat
  • Wbudowany impulsator
  • Wieloletnia praca baterii (do 10 lat)
  • Przeznaczony do pracy w warunkach zewnętrznych
  • Prosta instalacja na pracującym gazomierzu
  • Certyfikat ATEX

Porównaj

Gazomierze miechowe z modułem APULSE X3x5 przeznaczone są do instalacji domowych i przemysłowych.
Dane odczytane z liczydła gazomierza rejestrowane są w systemie akwizycyjnym, dlatego rozwiązanie to skierowane jest obecnie wyłącznie do przedsiębiorstw.

Zakres zastosowania.

Przystosowany do gazu miejskiego, ziemnego, propanu, butanu.

Moduł rejestratora.

Rejestrator APULSE X3x5 jest urządzeniem telemetrycznym w ramach systemu IMR (Integrated Meter Reading), służącym do rejestracji impulsów generowanych przez liczniki gazu typu BK produkcji Intergaz.

Urządzenie rejestruje godzinowy profil konsumpcji gazu i raz dziennie wysyła te dane za pośrednictwem sieci LPWAN (Sigfox, LoRa).

System zaprojektowany jest do odczytu “obchodzonego” jak i klastrowego, co czyni go najbardziej ekonomicznym rozwiązaniem dla gęstej zabudowy miejskiej czy blok ow mieszkalnych (np. taryfa W1-W3.

Dedykowana konstrukcja gwarantuje obsługę typoszeregu gazomierzy miechowych: od BK-G1,6M do BK-G10M.

System zdalnego odczytu wskazań gazomierzy IMR – tzw. „obchodzony” – został zaprezentowany na targach gazowniczych Expo-Gas 2009 r.

Sposób działania.

Impulsy, zgodnie z konfiguracją urządzenia, są przeliczane na jednostki objętości dając sumaryczny odczyt zużycia gazu. Ten parametr oraz inne dane pomiarowe i diagnostyczne są transmitowane bezprzewodowo do terminali inkasenckich (ARANGE 6070, SITA) lub koncentratorów serii OKO. Każdy rejestrator jest zsynchronizowany z liczydłem gazomierza i posiada swój unikalny numer identyfikacyjny (TID), pozwalający na równoczesny montaż wielu urządzeń na wspólnym obszarze (np. bloku mieszkalnym).

Kategorie: , Tag:

Cechy charakterystyczne APULSE X3x5

  • Komunikacja radiowa LPWAN
    • Transmisja Sigfox: ramka radiowa – co 24 godziny
    • Transmisja Lora: ramka radiowa – co 24 godziny
    • IMR IoT: 868MHz/915MHz
    • Transmisja IMR IoT: ramka radiowa – zaplanowane dwa razy na dzień lub na żądanie
    • IMR IoT komunikacja dwukierunkowa: archiwum danych, diagnostyka, konfiguracja
    • Przesyłanie informacji o zdarzeniach: Sigfox lub Lora oraz IMR IoT
    • Rodzaje zdarzeń: próba sabotażu, zewnętrzne pole magnetyczne
    • Raporty z profilami zużycia
    • Zasięg radiowy w komunikacji IMR: do 250m
    • Port optyczny i radio IMR IoT dla ułatwienia instalacji w lokalizacji oraz wygodnej konfiguracji i diagnostyki urządzenia
  • System zarządzania
    • IMR HES – to wysokiej klasy platforma przeznaczona do akwizycji danych, wydajnego zarządzania i kontroli urządzeń pracujących w ramach systemu IMR. Obsługuje urządzenia wykorzystujące różne
      protokoły komunikacyjne i kanały transmisji (SMS, GPRS, UDP/IP).
    • Przeglądaj aktualne i historyczne dane w aplikacji SIMAX. Generuj podsumowujące raporty on-line.
    • Zarządzaj procesem instalacji, nadzoruj i utrzymuj wysoką wydajność systemu z aplikacją mobilną SITA
  • Zgodność
    • Dyrektywa ATEX 2014/34/EU (strefa 2, grupa wybuchowości B)
    • Dyrektywa radiowa (RED) 2014/53/EU – wyrób z oznakowaniem CE
    • IECEx
  • Środowisko pracy
    • Zabezpieczenie plombami jednorazowymi
    • Odporne na działanie warunków zewnętrznych
    • Temperatura pracy: -40°C do + 55°C
    • IP65
    • Odporne na promieniowanie UV
  • Zasilanie
    • Wymienna bateria litowa 3,6V
    • Czas życia baterii: 10 lat
  • Interfejs HMI
    • Wyświetlacz LCD do weryfikacji synchronizacji z liczydłem mechanicznym
    • Łatwy proces instalacji
