BK-G25M /335 V12
Dostępny
- Obciążenie maksymalne [Qmax]: 40 m3/h
- Obciążenie minimalne [Qmin]: 0,25 m3/h
Porównaj

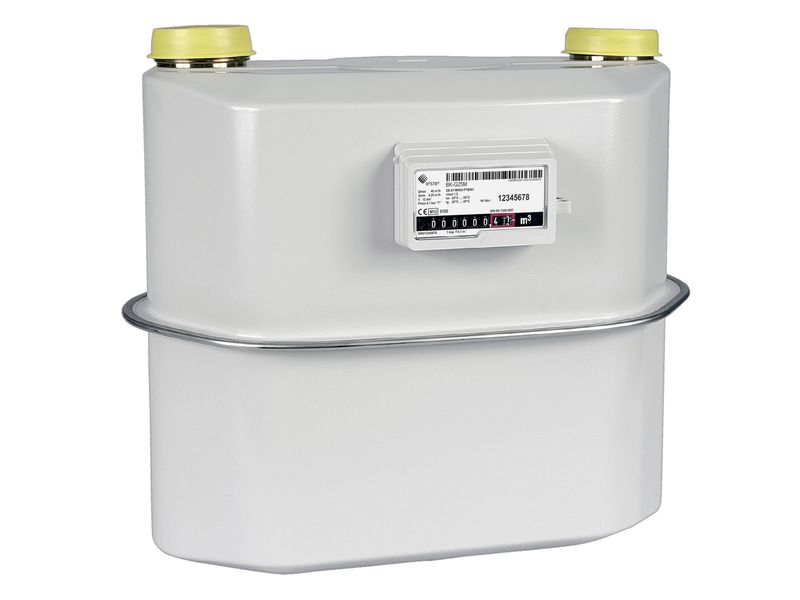

BK-G25M /335 V12 jest kompaktowym gazomierzem miechowym przemysłowym dla najwyższych wymagań dotyczących dokładności pomiaru i bezpieczeństwa użytkowania. Innowacyjna nowa konstrukcja bazuje na doświadczeniach wielu dziesiątek lat. Sprawdzony i opatentowany system kompaktowy jak również zastosowane materiały zapewniają wysoki poziom jakości gazomierza.
Gazomierz BK-G25M doskonale sprawdzi się podczas pomiaru zużycia gazu w obiektach, w których maksymalne zużycie gazu przez wszystkie zainstalowane urządzenia gazowe nie przekracza 40 m3/h.
Rozwiązanie konstrukcyjne mechanizmu pomiarowego oparte jest na zasadzie swobodnej membrany. Umożliwia to zastosowanie w tym gazomierzu opcjonalnie mechanicznego korektora temperatury dla ustalonej temperatury odniesienia.
Regulacja mechanizmu pomiarowego odbywa się poprzez opatentowany system wskazówkowy. Gazomierz BK-G25M jest stabilny i niewrażliwy na zanieczyszczenia. Obudowa gazomierza produkowana jest z blachy stalowej głęboko-tłocznej, łączonej na zakładkę. Gazomierz oferowany jest w wersji dwukróćcowej.
Wszystkie gazomierze typu BK posiadają opcję zamocowania nadajnika impulsów.
Zasada działania.
Cztery podzielone syntetycznymi membranami komory pomiarowe zostają na przemian napełniane i opróżniane. Przekładnia przegubowa przenosi ruch membrany na wałek korbowy. Wałek korbowy poprzez zasuwy steruje przepływem gazu. Ruch obrotowy przekładni przenoszony jest poprzez sprzęgło magnetyczne na liczydło. Efektem tego są małe siły działające na łożyskowania oraz cicha praca gazomierza.
Zastosowanie.
- Medium: gaz ziemny, gaz miejski, propan, butan, wodór, azot, powietrze i gazy szlachetne.
- Branże: przemysł gazowniczy.
- Zastosowanie: mierzenie objętości roboczej gazu.
Cechy.
- duża dokładność pomiaru i długotrwała stabilność metrologiczna,
- kompaktowa budowa,
- cicha praca,
- magnetyczne przeniesienie napędu z mechanizmu pomiarowego na liczydło,
- zabezpieczenie przed przepływem wstecznym,
- liczydło typu Z6,
- możliwość podłączenia nadajnika impulsów (1 imp.=0,1 m3),
- możliwość podłączenia modułu IMR (zdalny odczyt),
- opcjonalnie wykonanie z przyłączem jednokróćcowym,
- opcjonalnie wykonanie z mechanicznym korektorem temperatury,
- powłoka lakierowana proszkowo w kolorze jasno szarym: RAL 7035,
- tabliczka znamionowa z kodem kreskowym,
- zgodność z dyrektywą MID,
- zgodność z normą EN-PN ISO 1359:1998/A1:2006,
- certyfikat DVGW, na zgodność z normą EN 1359,
| Waga | 10 kg |
|---|---|
| Rozstaw króćców |
| Dane techniczne: | BK-G25M |
| Obciążenie maksymalne [Qmax]: | 40 m3/h |
| Obciążenie minimalne [Qmin]: | 0,25 m3/h |
| Objętość cykliczna komory pomiarowej [V]: | 12,0 dm3 |
| Rozstaw króćców: | 335 mm |
| Maksymalne ciśnienie robocze [Pmax]*: | 10 kPa – wykonanie wysokotemperaturowe T1=650°C |
| 50 kPa | |
| Temperatura otoczenia [tm]: | od -25 °C do +55 °C |
| Temperatura gazu [tg]: | od -25 °C do +55 °C |
| Zakres pomiarowy liczydła: | 999999,99 m3 |
| Nadajnik impulsów (opcja): | 1 imp. = 0,1 m3 |
* Gazomierz w wersji 50 kPa oferowany na specjalne zamówienie. Zamawiając gazomierz bez podania maksymalnego ciśnienia roboczego przyjmuje się wersję dla 10 kPa.

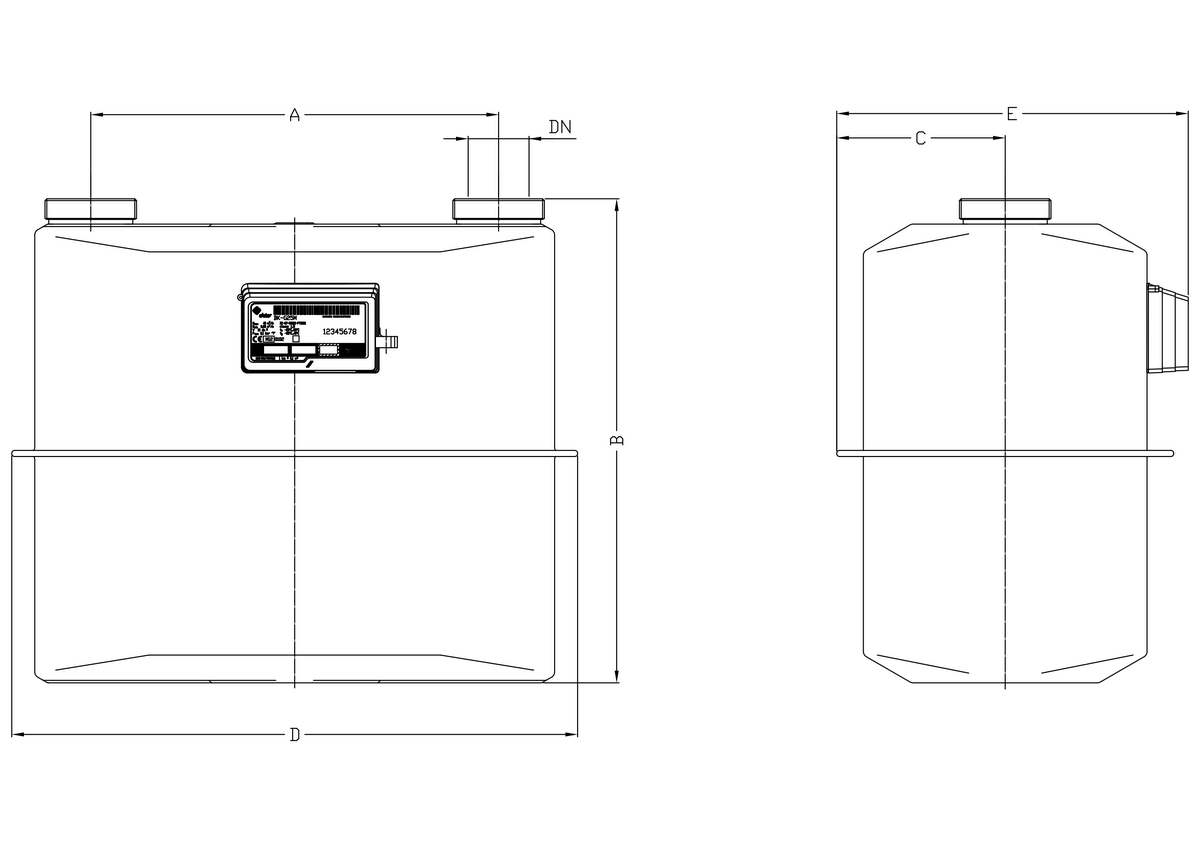

| Typ | Qmax | Qmin | V | DN | Gwint | A | B | C | D | E | Waga |
| [m3/h] | [m3/h] | [dm3] | [cale] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | ||
| BK-G25M | 40,0 | 0,25 | 12,0 | 50 | 2 1/2″ | 335 | 398 | 138 | 465 | 289 | 10,0 |

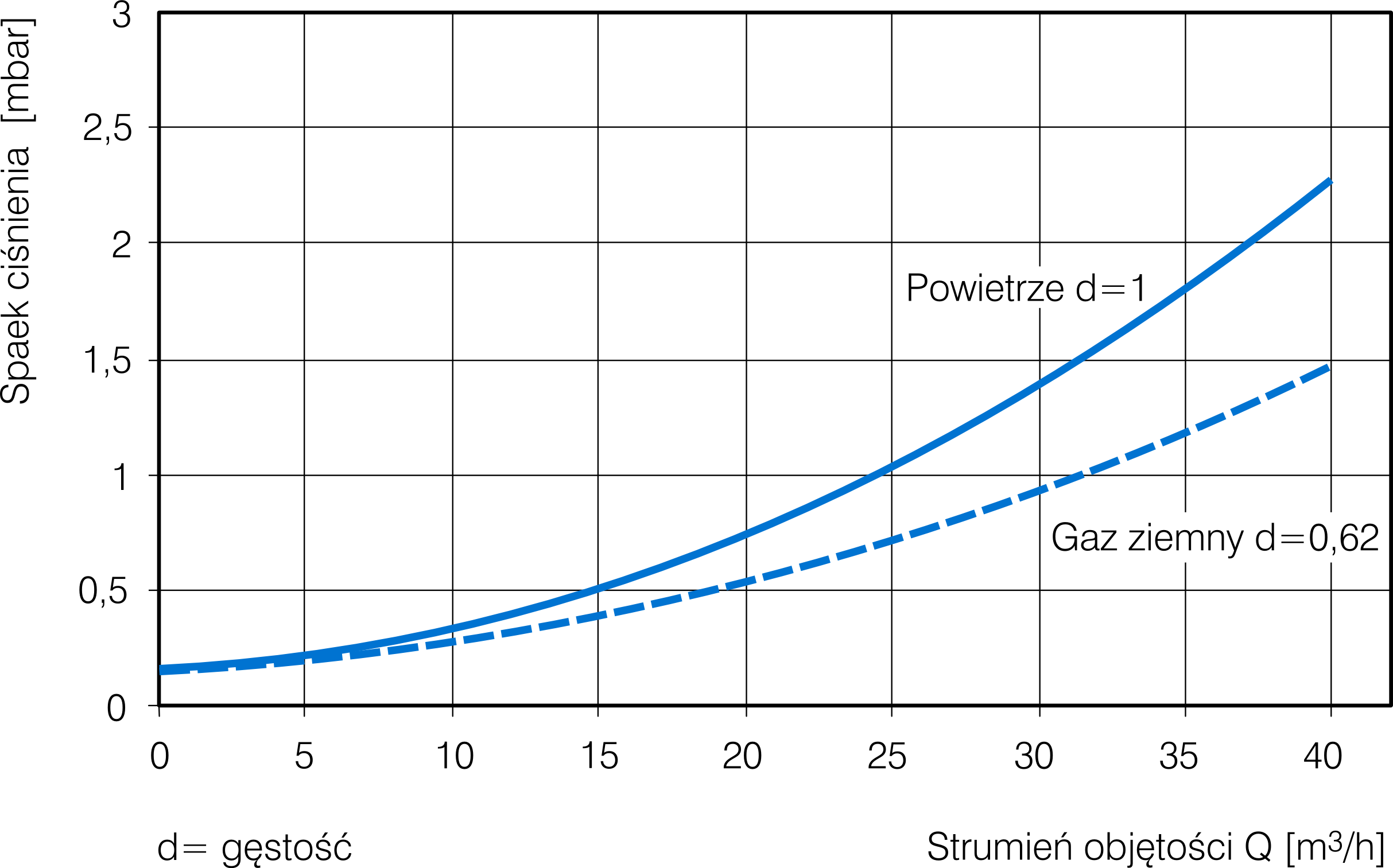

Krzywa spadków ciśnienia

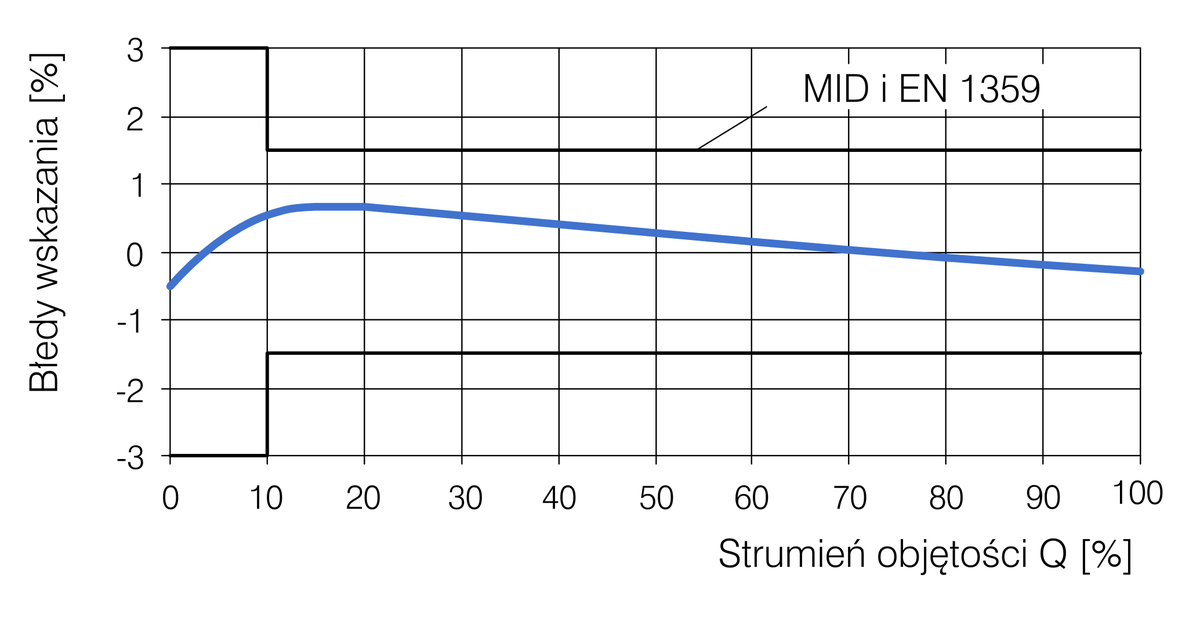

Krzywa błędów wskazań
