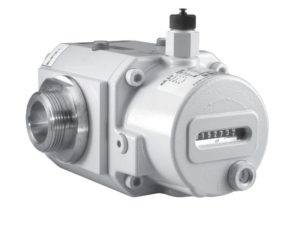

RVG-ST G10-G25
Dostępny
- Obciążenie maksymalne [Qmax]: 15-40 m3/h
- Obciążenie minimalne [Qmin]: 0,80 m3/h
Porównaj
Kompaktowe Gazomierze Rotorowe RVG_ST G10-G25 z przyłaczem gwintowanym lub kołnierzowym.
Gazomierze rotorowe RVG są urządzeniami do pomiaru objętości mediów gazowych. W celu skorygowania mierzonej objętości do warunków normalnych ciśnienia i temperatury konieczne jest doposażenie w elektroniczne korektory objętości.
Komora pomiarowa składa się z dwóch rotorów napędzanych przepływającym przez gazomierz gazem, które wraz z obudową tworzą 4 komory pomiarowe. Komory te są okresowo napełniane i opróżniane przez gaz. Ilość obrotów rotorów jest proporcjonalna do przepływającej objętości gazu. Ruch obrotowy rotorów jest przekazywany do mechanicznego liczydła, które wskazuje objętość przepływającego gazu w m3/h
Liczniki rotorowe charakteryzują się wysoką zakresowością oraz kompaktowymi wymiarami. Liczniki rotorowe muszą mieć zapewnione smarowanie olejem. Dla ułatwienia dostępu i kontroli odpowiedniego poziomu oleju, komory olejowe z przodu i z tyłu gazomierza są połączone i posiadają wziernik do kontroli poziomu oleju.
Cechy charakterystyczne:
- dostępne wielkości: G10, G16, G25
- przepływ od 0,8 do 40 m3/h
- średnica przyłączy: DN25, DN32, DN40, DN50
- obudowa aluminiowa
- niewielkie gabaryty
- połączenie gwintowane lub kołnierzowe
| Waga | 5 kg |
|---|
Dane techniczne:
| Wielkość gazomierza | G10 | G16 | G25 |
| Qmin (m3/h) | 0,8 | 0,8 | 0,8 |
| Qmax (m3/h) | 16 | 25 | 40 |
| Zakresowość | 1:20 | 1:20 do 1:30 | 1:20 do 1:50 |
| Zakres przepływu | od 0,8 do 40 m3/h | ||
| Rozruchowe tempo przepływu | 0,03 m3/h (0,5 l/min) | ||
| Temperatura gazu | -20 °C to +60 °C | ||
| Temperatura otoczenia | -20 °C to +70 °C | ||
| Ciśnienie w układzie (przyrząd pomiarowy) | Maksymalnie 20 bar | ||
| Klasa ochronności | IP67 (nadaje się do instalacji na zewnątrz) | ||
| Obudowa | Aluminium, rotory aluminiowe | ||
| Dopuszczenie | PTB | ||
| ATEX | Ex strefa wybuchowości 1 | ||
| Medium | Gaz ziemny, gazy obojętne | ||
| Dokładność
±1% dla Qt do Qmax ±2% dla Qmin do Qt |
t=0,2 Qmax, dla zakresu pomiarów ≤ 1:20 Qt = 0,15 Qmax, dla zakresu pomiarów > 1:30 Qt = 0,1 Qmax, dla zakresu pomiarów = 1:50 Qt = 0,05 Qmax, dla zakresu pomiarów > 1:50 | ||
|
Stosowane standardy
|
EN 12480, DIN EN 13463-1 i -5, EN 50020:2002 | ||
| Liczydło | 8-cyfrowe liczydło rolkowe, odczyt od przodu | ||
| Wyjścia | Kontaktron LF niskiej częstotliwości E1 – standard: 1 styk (wartość impulsu = 10 imp./m3) + PCM* – opcja: 2 styki (wartość impulsu = 10 imp./m3) + PCM* Nadajnik impulsów HF wysokiej częstotliwości (opcja) – 1 nadajnik impulsów HF (wartość impulsu = 2500 imp /m3) wg DIN EN 50227 (Namur) wyposażenie: 1 nadajnik impulsów HF + 1 kontaktron LF + PCM* |
||
| Pobory ciśnienia / temperatury | 2 pobory ciśnienia ¼” NPT, 2 pobory temperatury (opcja) | ||
| Połączenia | – gwint rurowy ISO 228, G 1½ (gwint wewnętrzny), możliwość stosowania do rur DN 25 (1”); DN 32 (1 ¼”); DN 40 (1 ½”), DN 50 (2“) – połączenie kołnierzowe DN 25, DN 32, DN 40, DN 50 wg DIN 2633 i ASME B16.5 |
||
| Montaż | Poziomo lub pionowo | ||
| Kierunek przepływu | Lewa→prawa,prawa →lewa,góra→dół,dół→góra (należy zaznaczyć w zamówieniu) | ||
| Waga | 4,5 kg | ||
Zestawy przyłączeniowe
Krzywa spadków ciśnienia:
Połączenie elektryczne nadajnika impulsów:
