Gazomierze, Turbinowe

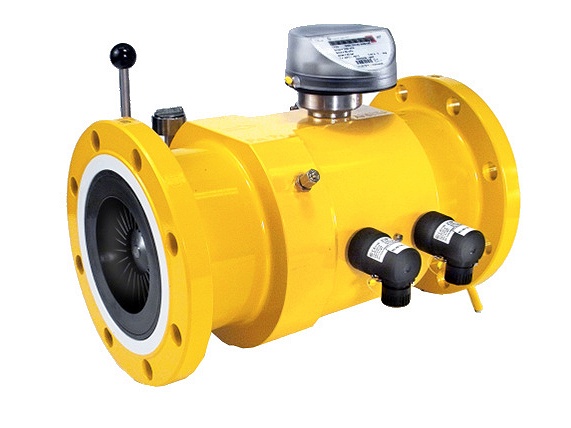

TRZ2 G65-G1000
Stan:
Dostępny
- Typ gazomierza: TRZ2
- Średnica: 2″ – 6″ [cal] 50 – 150 [DN]
- Zakres przepływu: 100 – 1600
Porównaj
Gazomierze turbinowe Elster TRZ2 są solidnymi licznikami do stosowania w warunkach stacjonarnych. Przez wiele lat dowiodły, że są wysoce dokładnymi i niezawodnymi urządzeniami do pomiaru przepływu substancji gazowych.Gaz przepływający przez licznik wprawia wirnik turbiny w ruch, a ilość obrotów wirnika jest proporcjonalna do przepływającej objętości gazu. Na wlocie gazomierza gaz przyspieszany jest poprzez korpus aerodynamiczny. Dzięki specjalnemu ukształtowaniu, wnętrze korpusu aerodynamicznego eliminuje ewentualnie zachodzące zaburzenia w profilu przepływu, takie jak np. zawirowanie i/albo asymetria.
| Typ gazomierza | TRZ2 | |
| Średnica | [DN] [cale] |
50 – 150 2 – 6 |
| Wielkość licznika | G65 – G1000 | |
| Qmax | m3/h | 100 – 1600 |
| Qmin | m3/h | 5 -80 |
| Zakresowość | p = 0 bar g p = 20 bar g |
1:20 1:50 |
| Max. błąd pomiarowy (Qt – Qmax)* |
1 bar g (Qt = 0.2 Qmax) |
1 % |
| Max. błąd pomiarowy (Qt – Qmax)* |
5 bar g (Qt = 0.2 Qmax) |
0.5% |
| Powtarzalność | % odczytu | 0.1 % |
| Odcinek dolotowy | 2 DN | |
| Odcinek wylotowy | 2 DN | |
| Materiał obudowy | żeliwo sferoidalne grafitowe | |
| Długość gazomierza | 3 DN | |
| Ciśnienie znamionowe | PN ANSI |
10 – 16 125 – 150 |
| Zakres ciśnienia | MPa g bar g psi g |
0 – 1.6 0 – 16 0 – 230 |
| Zakres temperatury | wkład pom. obudowa |
-25 °C do + 55 °C (Qmin ≠ 8 m3/h), -10 °C do +55 °C (Qmin = 8 m3/h)-25 °C do +60 °C (steel), -20 °C do +60 °C (GGG-40) |
| Klasa ochronności | IP 67 | |
| Liczydło | standard opcja opcja |
S1 S1V Encoder S1 |
| Nadaknik LF-niskiej częstotl. | standard | 2 + PCM (tampering supervising contact) |
| Nadajnik HF – wysokiej częstotliwości A1S |
opcja | |
| Nadajnik HF – wysokiej częstotliwości A1R |
opcja | 2 |
| Układ smarowania | Ręczna pompa smarująca |
* Qt = 0.2 Qmax dla zakresowości 1:20
Qt = 0.15 Qmax dla zakresowości 1:30
Qt = 0.10 Qmax dla zakresowości 1:50
