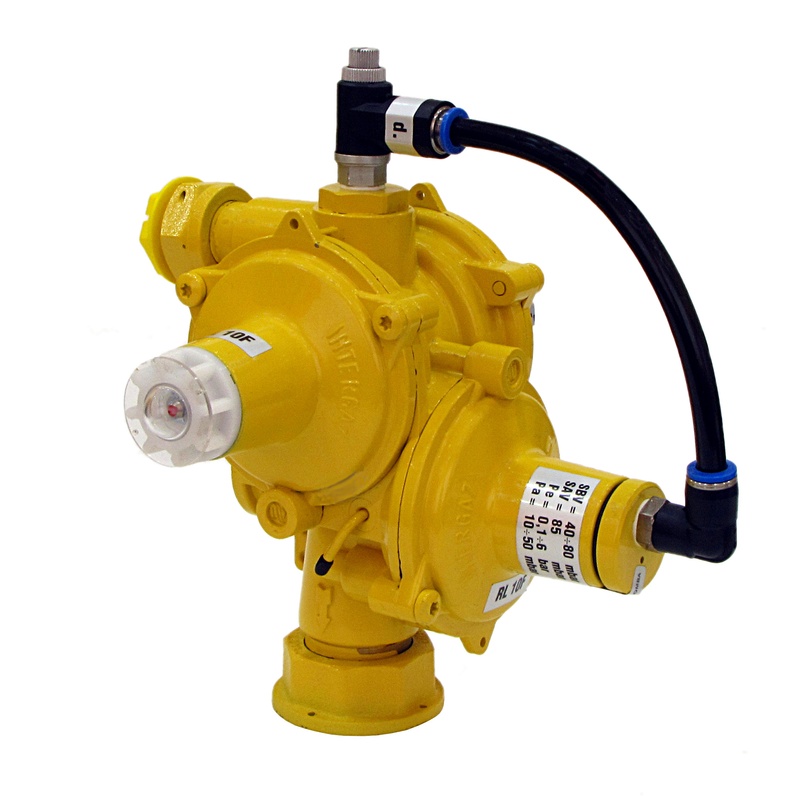

RL10 i RL10F

Stan:

Dostępny
Porównaj
  • Zakres temperatury: od -40 °C do +60 °C
  • Zakres ciśnienia wlotowego: 0,01 MPa – 0,6 MPa
  • Zakres ciśnienia wylotowego: 0,6 kPa – 6 kPa

Porównaj

Gaz rozpręża się do ciśnienia wylotowego poprzez dwustopniową redukcję, uzyskując dzięki temu wysoką dokładność redukcji i dobre dynamiczne parametry regulacji przy zmianach obciążenia.

Zastosowanie:

• Redukcja ciśnienia sprężonego powietrza
• Laboratoria badawcze

Kategorie: , Tag:

Dane techniczne:

  • Medium: powietrze.
  • Zakres temperatury: -40 °C …. +60 °C.
  • Zakres ciśnienia wlotowego: 0,01 MPa …. 0,6 MPa.
  • Zakres ciśnienia wylotowego: 0,6 kPa …. 6 kPa.

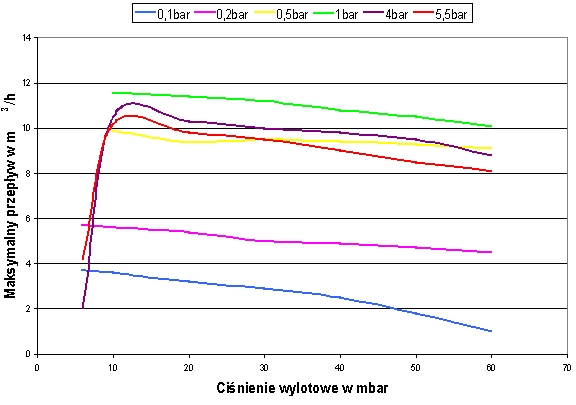

  • Maksymalny przypływ Qmax = 14 m3/h.
  • SBV – zakres działania zaworu upustowego: 2,2 kPa …. 7,6 kPa.
  • Przyłącza: wejście DN 15 nakrętka G¾ (uszczelka metal/metal) wyjście DN 25 nakrętka G1¼ (uszczelka gumowa)

Cechy i zalety:

  • Wbudowany zawór upustowy SBV
  • Wbudowany zawór szybkozamykający SAV
  • Wbudowane zabezpieczenie przed spadkiem ciśnienia wylotowego GMS
  • Korpus ciśnieniowy – odlew aluminiowy
  • Wysoka odporność króćców na zginanie przy montażu
  • Automatyczne lub ręczne odblokowanie
  • Wysoka dokładność redukcji
  • Bardzo dobre dynamiczne parametry przy zmianach obciążenia
  • Stabilność działania
  • Nielimitowany okres eksploatacji, aż do zużycia urządzenia
  • Montaż reduktora w dowolnej pozycji

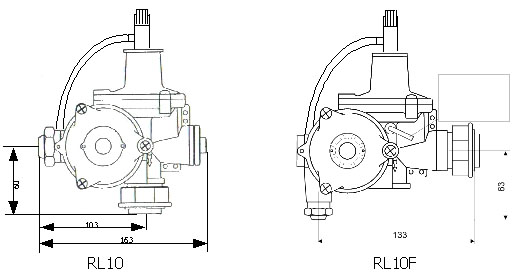

  • Wersje przyłączeniowe reduktora RL10

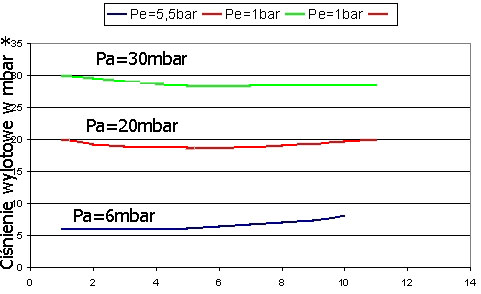

    Przykładowe wartości nastaw reduktora średniego ciśnienia typu RL10



  • Punkt zadziałania szybkozamykającego zaworu bezpieczeństwa (SAV) 8,5 kPa
  • Zakres działania wydmuchowego zaworu bezpieczeństwa (SBV) 2,3 kPa ÷ 8,2 kPa
  • Materiały i surowce: wg Polskiej Normy PN M 34 511, membrany wg EN 30692, korpus GD Al. Si 12 DIN 1725Ciśnienie wlotowe:



    * Przykładowe nastawy
