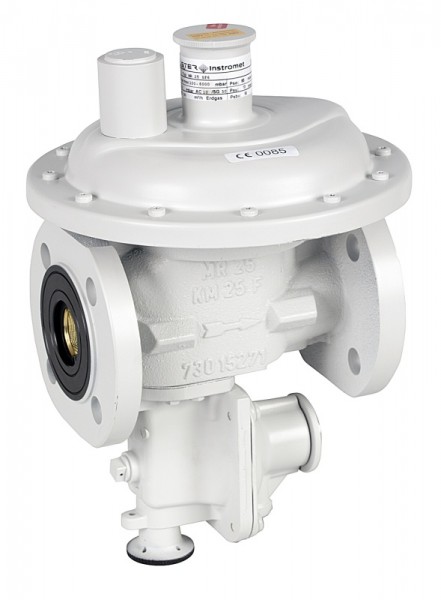

MR50SF6

Stan:

Dostępny
Porównaj
  • Temperatura pracy od -40 do +60°C
  • Średnica nominalna DN 25 i DN 50

Porównaj

Reduktory MR50SF6 wyposażony jest w zawory:

• szybkozamykający działający przy wzroście i spadku ciśnienia
• upustowy o ograniczonej przepustowości.

Reduktory MR50SF6 mogą być wykonane w wersji kołnierzowej lub z gwintem.

Przy zastosowaniu zewnętrznej rurki impulsowej wydajność reduktora znacznie wzrasta (patrz wykres na zakładce “Specyfikacje”).

Reduktory są odporne na ciśnienie wlotowe do 16 bar

Zastosowanie:

Obniża ciśnienia dla:
• dystrybucji regionalnej
• przemysłu
• rzemiosła

Kategorie: , Tag:
Waga 13 kg

Dane techniczne:

Zakres ciśnienia wlotowego Pe = 100 mbar do 6 bar.
Zakres ciśnienia wylotowego Pas = 18 do 300 mbar (konieczne różne sprężyny).
Minimalna różnica ciśnień Δpmin = 4 mbar.
Złącze kołnierzowe PN 16
Montaż w dowolnej pozycji.
Temperatura pracy od -40 do +60°C
Średnica nominalna DN25 i DN 50
Zakresy nastaw ciśnienia oraz klasy dokładności (patrz tabela)

Zakresy ciśnień i klasy dokładności dla ciśnienia wylotowego i urządzeń zabezpieczających

‘

Reduktor Zawór szybkozamykający Zawór upustowy
Zakres
nastawnego
ciśnienia
wylotowego		 Klasa
dokładności
regulacji		 Klasa
dokładności
zamknięcia		 Zakres
nastaw
przy
wzroście
ciśnienia		 Klasa
dokładności
zamknięcia		 Zakres
nastaw przy
spadku
ciśnienia		 Klasa
dokładności
zamknięcia		 Zakres
nastaw		 Klasa
dokładności
otwarcia
mbar % % mbar % mbar % mbar %
Pas 18-300 RG 10 SG30 su>13-150 Agu 30
Agu 10		 Pso 65-470 Ago±10 40-160
powyżej
ciśnienia
wylotowego		 -10

Szczegółowe dane techniczne:



Typ Przepustowość gazu
ziemnego w Nm3/h		 Połączenie Wymiary w mm Waga

[kg]
Qmax przy ΔP4 mbar Qmax przy Pemin 50 mbar Qmax przy Pemax 1 bar Średnica Gwint/kołnierz LF H H1 D
MR25SF6 7,5 19 80 DN 25 Kołnierz PN 16 160 276 135 185 5,9
MR50SF6 20 82 625 DN 50 220 379 157 262 12,5

Wielkość przepływu ±20% według normy DIN
Qmax, Pemin=maksymalna wielkość przepływu przy minimalnej różnicy ciśnień Δpmin 82 mbar
Qmax, Pemax=maksymalna wielkość przepływu przy maksymalnej różnicy ciśnień Δpmax 982 mbar
