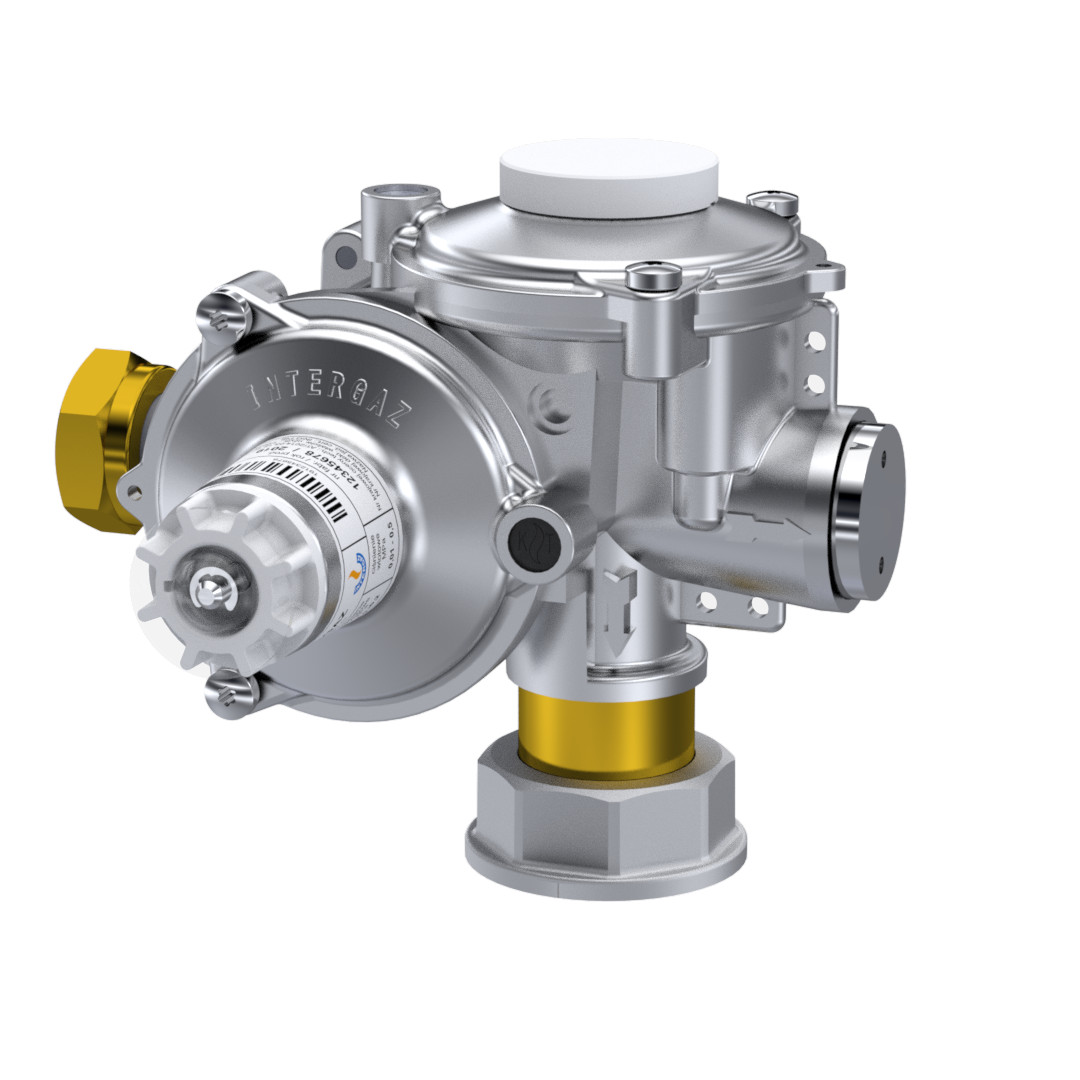

MR10/A (automat, wersja kompaktowa "K")
,

MR10/A (automat, wersja kompaktowa K)

Stan:

Dostępny
Porównaj
  • Ciśnienie wyjściowe: 2,0 ±0,2 kPa
  • Zakres temperatur pracy: od -30 °C do +60 °C
  • Zakres ciśnienia wejściowego: 0,01 MPa do 0,5 MPa

316,11 zł (z VAT)

257,00 zł netto

Dostępny

Porównaj

Opis reduktora ciśnienia.

Gaz rozpręża się do ciśnienia wylotowego poprzez dwustopniową redukcję, uzyskując dzięki temu wysoką dokładność redukcji i dobre dynamiczne parametry regulacji przy zmianach obciążenia.

Zastosowanie.

  • Redukcja ciśnienia paliw gazowych rozprowadzanych pod średnim ciśnieniem.
  • Redukcja ciśnienia gazu w instalacjach domków jednorodzinnych.

Cechy i zalety.

  • Wbudowany zawór upustowy SBV.
  • Wbudowany zawór szybkozamykający SAV.
  • Wbudowane zabezpieczenie przed spadkiem ciśnienia wylotowego GMS.
  • Korpus – ciśnieniowy odlew aluminiowy.
  • Wysoka odporność króćców na zginanie przy montażu.
  • Automatyczne (lub ręczne – opcja) odblokowywanie.
  • Wysoka dokładność redukcji.
  • Bardzo dobre dynamiczne parametry przy zmianach obciążenia.
  • Stabilność działania.
  • Nielimitowany okres eksploatacji, aż do zużycia urządzenia.
  • Montaż reduktora w dowolnej pozycji.
Kategorie: , Tag:

Wersja przyłączeniowa reduktora typu MR10/A



Dane techniczne:

  • Medium: gaz ziemny, miejski, propan, powietrze
  • Zakres temperatur pracy: -30 °C …. +60 °C
  • Zakres ciśnienia wejściowego: 0,01 MPa do 0,5 MPa
  • Przepływ nominalny: 10 m3/h (gaz ziemny) przy Pwlot = 0,05 MPa
  • Przyłącza:
    – wejście: DN 15 nakrętka G ¾” (uszczelnienie metal/metal)
    – wyjście: DN 25 nakrętka G 1¼” (uszczelka gumowa)
  • Nie wymagany przegląd okresowy i konserwacja.



Wartości nastaw reduktora średniego ciśnienia gazu, typu MR10/A w zależności od wykonania fabrycznego.
Produkt oferowany w sklepie posiada ciśnienie wyjściowe = 2,0 ±0,2 kPa



Ciśnienie wyjściowe 2,0 ±0,2 kPa 1,3 ±0,15 kPa
Punkt zadziałania zabezpieczenia przed zanikiem ciśnienia gazu (GMS) 1,3 ±0,3 kPa 0,8 ±0,3 kPa
Punkt zadziałania szybkozamykającego zaworu bezpieczeństwa (SAV) 4,5 ±0,5 kPa 3,2 ±0,4 kPa
Punkt zadziałania wydmuchowego zaworu bezpieczeństwa (SBV) 3,3 ±0,5 kPa 2,2 ±0,4 kPa

Reduktory typu MR10/A posiadają wydany przez Instytut Nafty i Gazu w Krakowie:

– Krajowy certyfikat stałości właściwości użytkowych nr AC010-UWB-0016



Konstrukcja reduktorów MR10/A z automatycznym odblokowywaniem jest chroniona patentem.
