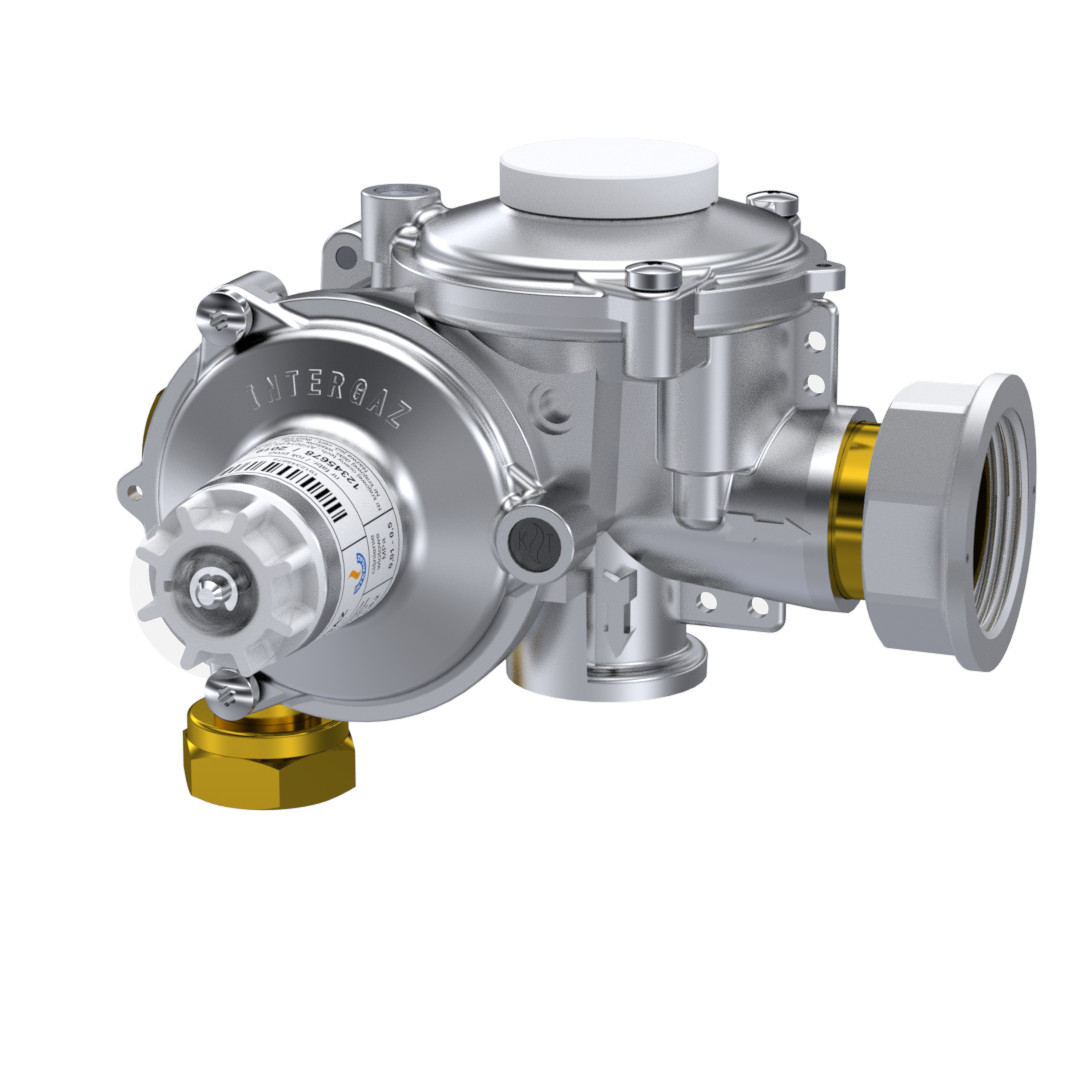

MR10F/A (automat, wersja kompaktowa "K")
,

MR10F/A (automat, wersja kompaktowa K)

Stan:

Dostępny
Porównaj
  • Ciśnienie wyjściowe: 2,0 ±0,2 kPa
  • Zakres temperatur pracy: od -30 °C do +60 °C
  • Zakres ciśnienia wejściowego: 0,01 MPa do 0,5 MPa

316,11 zł (z VAT)

257,00 zł netto

Dostępny

Porównaj

Opis reduktora.

Gaz rozpręża się do ciśnienia wylotowego poprzez dwustopniową redukcję, uzyskując dzięki temu wysoką dokładność redukcji i dobre dynamiczne parametry regulacji przy zmianach obciążenia.



Zastosowanie.

  • Redukcja ciśnienia paliw gazowych rozprowadzanych pod średnim ciśnieniem.
  • Redukcja ciśnienia gazu w instalacjach domków jednorodzinnych.

Cechy i zalety.

  • Wbudowany zawór upustowy SBV.
  • Wbudowany zawór szybkozamykający SAV.
  • Wbudowane zabezpieczenie przed spadkiem ciśnienia wylotowego GMS.
  • Korpus – ciśnieniowy odlew aluminiowy.
  • Wysoka odporność króćców na zginanie przy montażu.
  • Automatyczne (lub ręczne – opcja) odblokowywanie.
  • Wysoka dokładność redukcji.
  • Bardzo dobre dynamiczne parametry przy zmianach obciążenia.
  • Stabilność działania.
  • Nielimitowany okres eksploatacji, aż do zużycia urządzenia.
  • Montaż reduktora w dowolnej pozycji.
Kategorie: , Tag:

Wersja przyłączeniowa reduktora typu MR10F/A



Dane techniczne:

  • Medium: gaz ziemny, miejski, propan, powietrze
  • Zakres temperatur pracy: -30 °C …. +60 °C
  • Zakres ciśnienia wejściowego: 0,01 MPa do 0,5 MPa
  • Przepływ nominalny: 10 m3/h (gaz ziemny) przy Pwlot = 0,05 MPa
  • Przyłącza:
    – wejście: DN 15 nakrętka G ¾” (uszczelnienie metal/metal)
    – wyjście: DN 25 nakrętka G 1¼” (uszczelka gumowa)
  • Nie wymagany przegląd okresowy i konserwacja.



Wartości nastaw reduktora średniego ciśnienia gazu, typu MR10F/A w zależności od wykonania fabrycznego.
Produkt oferowany w sklepie posiada ciśnienie wyjściowe = 2,0 ±0,2 kPa



Ciśnienie wyjściowe 2,0 ±0,2 kPa 1,3 ±0,15 kPa
Punkt zadziałania zabezpieczenia przed zanikiem ciśnienia gazu (GMS) 1,3 ±0,3 kPa 0,8 ±0,3 kPa
Punkt zadziałania szybkozamykającego zaworu bezpieczeństwa (SAV) 4,5 ±0,5 kPa 3,2 ±0,4 kPa
Punkt zadziałania wydmuchowego zaworu bezpieczeństwa (SBV) 3,3 ±0,5 kPa 2,2 ±0,4 kPa

Reduktory typu MR10F/A posiadają wydany przez Instytut Nafty i Gazu w Krakowie:

– Krajowy certyfikat stałości właściwości użytkowych nr AC010-UWB-0016





Konstrukcja reduktorów MR10F/A z automatycznym odblokowywaniem jest chroniona patentem.
